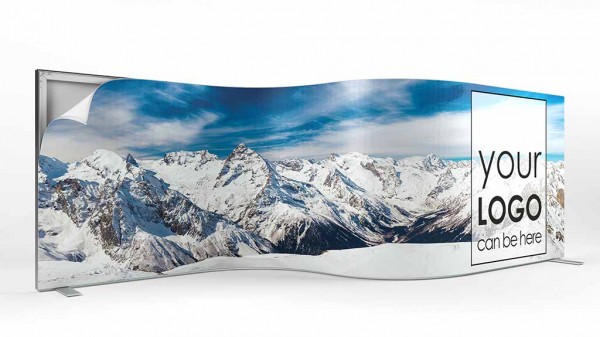

CURVED Wall

Gebogene Textil-Spannrahmen. Kreisbogen / Kreisbogensegmente, jede Form möglich. zur Berechnung geben sie bei "Bogenlänge" die Abwicklungslänge (gesamte Länge) des Rahmen ein. Es wird immer der Außenkreisbogen (konvex) berechnet. Die Bautiefe ist 46mm. Rahmen ist einseitig oder beidseitig mit Textil bespannbar / Hergestellt aus verwindungssteifem Aluminiumprofil, mehrteilig mit unkomplizierten Steckverbinder-/ Schnellverbinder für den einfachen Auf-/ Abbau. Stabile Aluminium-Zargen mit patentierten IQ-FIXlock Schnellverschlüssen sichern den unkomplizierten Aufbau. Ideal zur Verwendung als Theke / Wandsystem / / Raumteiler / Messewand / Deckenabhängung usw. Edles Textilspanntuch mit B1 Brandschutzklasse. Bedruckt im Premium-Thermosublimationsdruck, geruchsneutral und frei von VOC oder sonstigen Giftstoffen. Textilien aus deutscher Herstellung. Katalog hier IQ-BOX® Katalog  Produktvideo hier IQ-BOX® Video

 Faustformel für gute Textilspannung: Höhe sollte nicht größer als halber Durchmesser sein

Vorteile:

• Stabiles 46x40mm (bxh) Aluminiumprofil, Silber Matt eloxiert (beidseitige Ausführung)
• Stabiles 23x40mm (bxh) Aluminiumprofil, Silber Matt eloxiert (einseitige Ausführung)
• Versteifungen (ca. Abstände siehe Optionsauswahl)
• Abhängungen (ca. Abstände siehe Optionsauswahl)
• Schneller, werkzeugloser Motivwechsel
• Günstige Versandkosten bei zerlegten Rahmen
• ÖKO-TEX 100 Textil mit B1 Brandschutzklasse
• Unkomplizierter Aufbau, auch für Laien
• Doppelseitige Txtilbespannung möglich

Bogenlänge = gestreckte Länge des äußeren (konvex) Radius (Abwicklungslänge)

Berechnungsgrundlagen der Textil-Spanntücher: (Alle Angaben in cm)

Bei Bemaßungsskizzen immer von die Bogenaußenseiten vermaßen (konvexe Seite). Benötigt wird Radius und Bogellänge, oder Winkel und Bogenlönge.

• Textil außen (cm):    Breite = (d x 3,14) +2cm
•                                  Höhe = h +2cm
• Textil innen (cm):     Breite = ((d-9,2cm) x 3,14) +2cm
•                                  Höhe = h +2cm

 *** Achtung Maßtoleranzen ca. 10-15% möglich / Biege-Eloxalrisse / Wellenbildung im Aluminium / Profilverzug / Schleif-Kratzspuren / Aluminium-Farbunterschiede und sonstige Produktionstechnische Bearbeitungsspuren sind unumgänglich / Schattenbildung / und Textilwellen möglich / evtl. Bauseitiges Nacharbeiten erforderlich / Streben und Zubehör muss evtl. angepasst werden, je nach Durchmesser.

*** ACHTUNG: Textilnachbestellungen sind nur mit Angabe der ursprünglichen Bestell Nr. möglich.  ***
